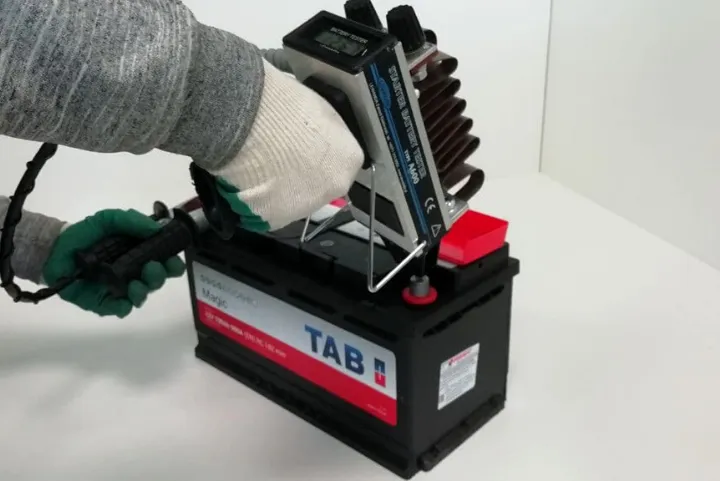

Нагрузочная вилка для аккумулятора: что это, как пользоваться, расшифровка показаний

Что такое нагрузочная вилка и зачем она нужна

Нагрузочная вилка — это диагностический прибор, который измеряет напряжение аккумулятора под нагрузкой, имитирующей работу стартера. В отличие от обычного мультиметра, она показывает не просто ЭДС (электродвижущую силу) покоящейся батареи, а реальную способность АКБ отдавать ток в десятки и сотни ампер.

Представьте: аккумулятор имеет напряжение 12,6 В — это норма. Но при попытке запустить двигатель напряжение просаживается до 5–6 В, и стартер еле крутит. Мультиметр этого не покажет, а нагрузочная вилка — да. Она на короткое время (5–10 секунд) подключает к батарее мощное сопротивление (спираль), создавая ток, близкий к пусковому.

В компании «РИМБАТ ГЛОБАЛ» мы ежедневно сталкиваемся с возвратами АКБ, которые «по напряжению» исправны, но не крутят стартер. В 90% случаев причина — скрытая сульфатация, замкнутые пластины или потеря ёмкости. Именно нагрузочная вилка помогает отсеять такой брак и честно оценить состояние батареи.

Принцип работы нагрузочной вилки: как она имитирует пуск двигателя

Внутри нагрузочной вилки находится мощный резистор (спираль из нихрома или константана), вольтметр (обычно аналоговый или цифровой) и два щупа — плюсовой и минусовой. При замыкании щупов на клеммы АКБ через спираль начинает течь ток величиной 100–600 А в зависимости от модели вилки. Именно столько потребляет стартер легкового авто (для грузовых — до 1000–1500 А, там используют специальные вилки).

Физика процесса: даже у заряженной, но изношенной батареи внутреннее сопротивление велико. Под нагрузкой напряжение падает по закону Ома. Если падение превышает допустимое (обычно ниже 9 В для 12-вольтовой АКБ), значит, батарея неспособна обеспечить пусковой ток. Это говорит о глубокой сульфатации, осыпании активной массы или коротком замыкании в банках.

Компания «РИМБАТ ГЛОБАЛ» рекомендует использовать нагрузочные вилки только на полностью заряженных аккумуляторах. Если АКБ разряжена, результаты будут ложными. Перед проверкой обязательно зарядите батарею и дайте ей «отдохнуть» 2–3 часа.

Виды нагрузочных вилок: какую выбрать для своего авто

Нагрузочные вилки различаются по напряжению, току нагрузки и типу аккумулятора. Ниже — основные категории.

В интернет-магазине «РИМБАТ ГЛОБАЛ» представлены как бюджетные аналоговые вилки (например, НВ-01, НВ-02), так и профессиональные цифровые тестеры, которые не только нагружают АКБ, но и оценивают состояние пластин, уровень заряда и остаточный ресурс. Смотреть все модели.

Проверка АКБ без нагрузки: напряжение разомкнутой цепи

Первый этап диагностики — измерение напряжения на клеммах без подключения нагрузки. Для этого:

• Отключите нагрузочные спирали (открутите гайки или переведите переключатель в положение «без нагрузки»).
• Плюсовой зажим вилки соедините с плюсовой клеммой АКБ, минусовой щуп — с минусовой.
• Считайте показания вольтметра.

Таблица расшифровки (для 12-В батареи):

• ≥12,7 В — батарея полностью заряжена, можно переходить к нагрузке.
• 12,5–12,6 В — заряд около 75–90%, допустимо.
• 12,2–12,4 В — разряд 50–60%, требуется зарядка перед нагрузочным тестом.
• Ниже 12,0 В — глубокий разряд, сначала заряжать, потом проверять.

Если напряжение без нагрузки ниже 12,5 В — не спешите делать выводы. Зарядите аккумулятор и повторите замер. Только после этого можно нагружать вилкой.

Проверка под нагрузкой: пошаговая инструкция

Этот этап самый ответственный. Неправильное подключение или слишком долгая нагрузка могут повредить как вилку, так и аккумулятор. Действуйте строго по шагам:

1. Подготовка: АКБ должна быть полностью заряжена, клеммы очищены от окислов. Автомобиль заглушен, зажигание выключено.
2. Подключение щупов: Минусовой щуп вилки прижимаем к минусовой клемме АКБ. Плюсовой зажим — к плюсовой клемме.
3. Включение нагрузки: Включаем спираль (нажимаем кнопку или рычаг) и строго через 5 секунд фиксируем показания вольтметра. Держать нагрузку дольше 10 секунд нельзя — перегрев.
4. Отключение: Отпускаем кнопку, убираем щупы. Даём АКБ «отдохнуть» 1–2 минуты.

Расшифровка показаний нагрузочной вилки: таблица норм

После измерения напряжения под нагрузкой (обычно через 5 секунд) сравниваем результат с нормативами.

Также обращайте внимание на стабильность показаний. Если напряжение падает плавно и останавливается на одном уровне — это норма. Если стрелка «плывёт» или падает резко в ноль — короткое замыкание в банке.

Какие дефекты аккумулятора выявляет нагрузочная вилка

Профессиональная нагрузочная вилка — это не просто измеритель напряжения, а полноценный инструмент диагностики. Она помогает обнаружить:

• Короткое замыкание в банке — напряжение под нагрузкой падает ниже 6 В или до нуля.
• Глубокая сульфатация пластин — напряжение быстро просаживается, но после снятия нагрузки медленно восстанавливается.
• Обрыв токовыводов — вилка показывает «0» даже без нагрузки.
• Потеря ёмкости — АКБ заряжается до 12,7 В, но под нагрузкой «проседает» ниже 9 В.
• Неравномерность банок — при проверке каждой банки отдельно (через специальные штыри) видно разницу напряжений.

В сервисном центре «РИМБАТ ГЛОБАЛ» мы используем нагрузочные вилки для входного контроля новых аккумуляторов, а также для диагностики старых батарей перед зимой. Это позволяет избежать внезапных отказов на морозе.

Нагрузочная вилка vs мультиметр vs тестер: что точнее

Для гаража и небольшого СТО оптимальна аналоговая нагрузочная вилка (например, НВ-01 за 2000–3000 ₽). Для профессиональных мастерских — цифровой тестер (стоит от 5000 ₽). В «РИМБАТ ГЛОБАЛ» вы можете купить оба варианта.

Как выбрать нагрузочную вилку: 5 ключевых параметров

В каталоге «РИМБАТ ГЛОБАЛ» представлены нагрузочные вилки российских и белорусских производителей: «Автоэлектрика», «Орион», «Ресанта». Все они имеют сертификаты и официальную гарантию. Перейти в каталог.

Чек-лист: 10 шагов правильной диагностики АКБ нагрузочной вилкой

Калькулятор состояния аккумулятора (по данным нагрузочной вилки)

Введите измеренные значения — получите вердикт и рекомендацию.

Тест: какая нагрузочная вилка подходит для ваших задач

Ответьте на 3 вопроса — получите рекомендацию по модели.

Частые вопросы о нагрузочных вилках для аккумуляторов

Склад и офис «РИМБАТ ГЛОБАЛ» — продажа нагрузочных вилок и АКБ

Что запомнить: нагрузочная вилка — ваш главный помощник в диагностике АКБ

Обычный мультиметр не покажет, почему заряженный аккумулятор не крутит стартер. Только нагрузочная вилка даёт объективную картину: имитирует пуск двигателя и выявляет скрытые дефекты. Регулярная проверка (особенно перед зимой) спасёт вас от внезапной разрядки в мороз.
